メーター

数値をメーターで表現します。

デバイスでは数値を格納しているデバイスを設定します。

• 値
  対象となる数値を格納している先頭のデバイスを指定します。
• 値の型
  デバイスで表現される数値や文字の型を指定します。
• Unsigned
  16bit符号なし整数として扱います。
• Signed
  16bit符号あり整数として扱います。
• HEX
  16bit符号なし整数を16進数として扱います。
• BCD
  16bit符号なし整数を16進数として扱います。
• Unsigned(DWORD)
  32bit符号なし整数として扱います。
• Signed(DWORD)
  16bit符号あり整数として扱います。
• HEX(DWORD)
  32bit符号なし整数を16進数として扱います。
• BCD(DWORD)
  32bit符号なし整数を16進数として扱います。
• Float
  単精度浮動小数点(32bit)として扱います。
• Visibility
  Specify whether to show or hide the button. See Common Properties.

数値の桁数など設定します。

• 係数、オフセット
  係数、オフセットを用いてデバイス値から表示する値にスケール変換ができます。一次関数の傾きと切片に相当します。
  係数をデバイスの値に掛けた後オフセットを加算した数値を表示します。実行時に入力された数値はオフセットを差し引き係数の逆数を掛けた結果をデバイスに書き込みます。
• 小数点以下桁数
  小数点以下の桁数を指定します。係数が未設定の場合、桁数に合わせた係数が自動的に適用されます。

数値の場合単位を付加することができます。

• 単位
  単位となる記号や文字を入力します。

実行時に入力値の範囲を制限することができます。PLCから読み出した数値が範囲外の場合はスライダーや進捗の最小値、最大値として表示されます。

• 最小値
  直値を選択した場合、最小値を入力します。
  デバイスを選択した場合に指定したデバイスの値を最小値として扱います。
  実行時に指定された最小値より小さい数値を入力した場合は最小値に変更されます。

• 最大値
  直値を選択した場合、最大値を入力します。
  デバイスを選択した場合に指定したデバイスの値を最大値として扱います。
  実行時にこの値より大きい数値を入力した場合は最大値に変更されます。


直値での範囲設定

デバイスでの範囲設定

スケールではメーターの目盛り関する設定を行います。

• メジャー
  目盛り表示の最小値から最大値までの分割数を指定します。
  直値を選択した場合は入力した値が用いられ、デバイスを指定した場合はデバイスの値が用いられます。
• マイナー
  直値を選択した場合は入力した値が用いられ、デバイスを指定した場合はデバイスの値が用いられます。 メジャーで分割された一目盛り内の分割数を指定します。
• 文字
  直値を選択した場合は入力した値が用いられ、デバイスを指定した場合はデバイスの値が用いられます。 メジャーで分割された目盛りの何個置きに数値のラベルを描画するかを指定します。

直値での設定

デバイスでの設定

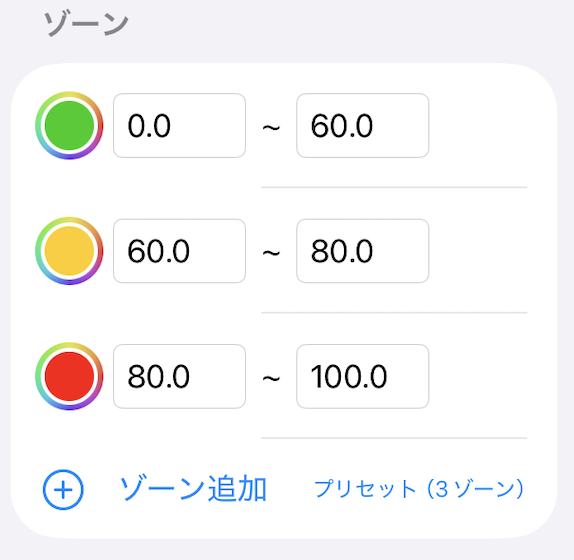

ゾーンを使用すると、メーター上に色付きの範囲を定義して、値の状態（正常・注意・危険など）を視覚的に表示できます。

• ゾーンの追加
  「+」ボタンでゾーンを追加します。各ゾーンには色、開始値（From）、終了値（To）を設定します。
• プリセット（3ゾーン）
  メーターの範囲を3等分した緑（低）・黄（中）・赤（高）のゾーンを一括で追加します。
• 色
  カラーピッカーでゾーンの色を設定します。任意の色を選択できます。
• From / To
  各ゾーンの値の範囲を設定します。ゾーンはメーター上に色付き円弧として表示されます。
• 削除
  ゾーンの行を左にスワイプして削除します。

数値や単位のフォント(共通)を指定できます。設定については ラベル や ボタン の項目をご覧ください。

上部のツールバーの 123 アイコンを押すとプレビューに使用する値を変更できます。

• 数値
  プレビューで数値に使用する値を設定します。デバイスの値として扱われ、この値に桁数設定など適用されて表示されます。
